Конструкции

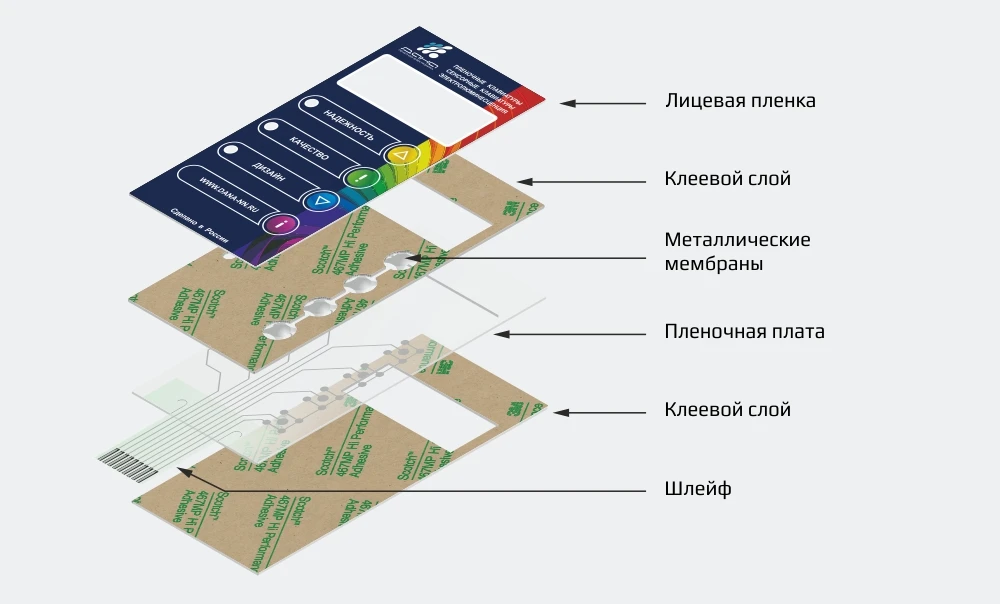

Самая простая пленочная клавиатура состоит из следующих слоев:

  1. Лицевая пленка, несущая графическое изображение;
  2. Слой с печатными замыкателями или металлические замыкатели (мембраны);
  3. Пленочная плата (РЕТ-пленка, на которой с помощью токопроводящего состава выполнена электрическая схема);
  4. Сверхплоский кабель (шлейф) для подключения клавиатуры к плате. Шлейф является неотъемлемой частью РЕТ-платы (ее продолжением);
  5. Клеевые слои, соединяющие все части клавиатуры в герметичный пакет;
  6. Клеевой слой для монтажа клавиатуры на переднюю панель прибора.

Принцип работы пленочной клавиатуры сводится к замыканию контактов, расположенных на пленочной плате с помощью печатного замыкателя или металлической мембраны. Замыкание регистрируется контроллером прибора.

Ниже приведены 4 основные конструкции клавиш:

Конструкция оказывает влияние на тактильный эффект, усилие нажатия клавиши, ресурс клавиши и стоимость клавиатуры. Мы рекомендуем использовать формованные клавиши с металлическими мембранами, как вариант с наилучшим соотношением «тактильный эффект\ресурс».
