Пленочная клавиатура со встроенными светодиодами для системы равномерного внесения препаратов

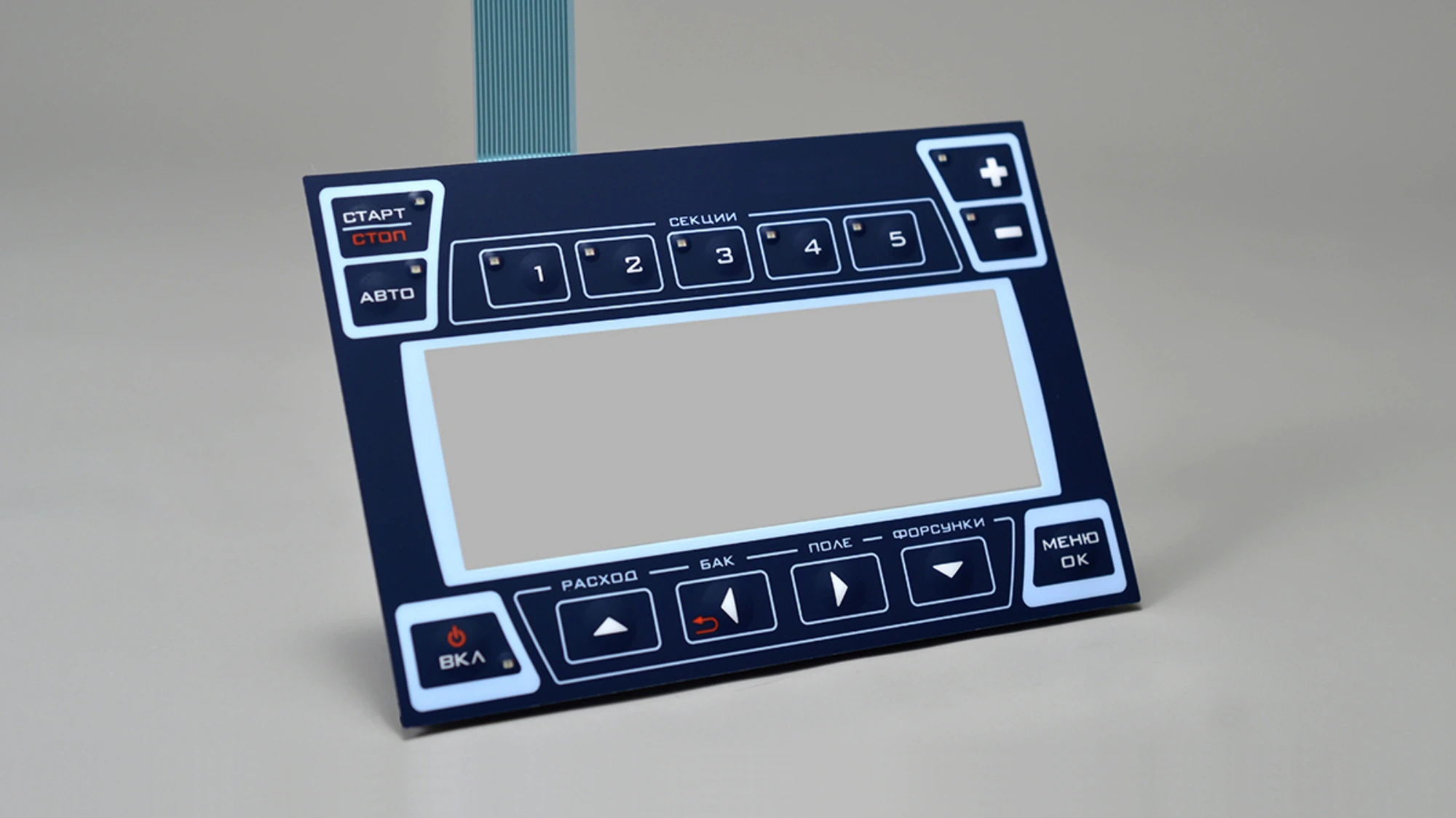

В нашу компанию обратился Марат, разработчик фирмы, чтобы выяснить возможность изготовления пленочной клавиатуры для прибора, с учетом эксплуатационных требований.

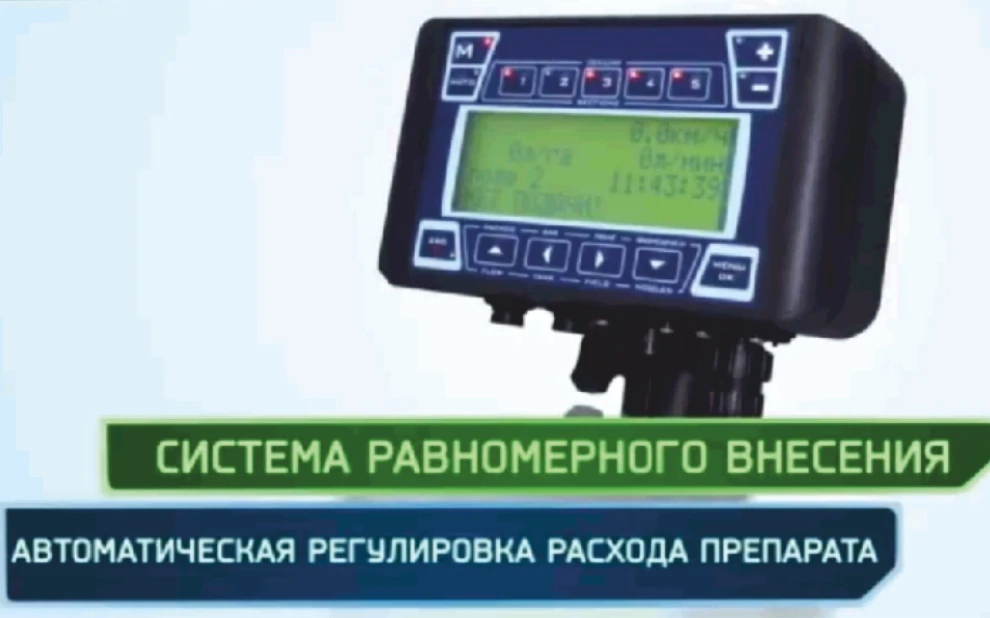

«Наша компания занимается разработкой и производством устройств точного земледелия. Мы решили заменить обычные кнопки на пленочную клавиатуру.
Устройство устанавливается на сельхозтехнике, на тракторах, самоходных опрыскивателях, где тряска, пыль, грязь... Защиту от грязи и пыли клавиатура обеспечивает сама собой, а я имел ввиду, чтобы в условиях тряски, оператор четко понял, что он нажал, то есть, эффект нажатия должен быть такой же, как на вашей рекламной клавиатуре, которую вы нам прислали. (Я к чему это говорю... просто у нас в лаборатории есть устройства с пленочой клавиатурой, в частности ванночка для промывания плат, где вообще не понятно, нажалась кнопка или нет)...»

В процессе проработки проекта были обозначены следующие особенности, которые необходимо учесть в разработке конструкции данной клавиатуры:

1. Квадратная формовка кнопок и наличие светодиода в зоне нажатия.
2. Большая концентрация кнопок на ограниченной площади лицевой поверхности.
3. Ярко выраженный тактильный эффект при нажатии кнопок.
4. Наличие большого прозрачного окна разделяющего поверхность клавиатуры на две части.
5. Индикация светодиодами практически всех кнопок.

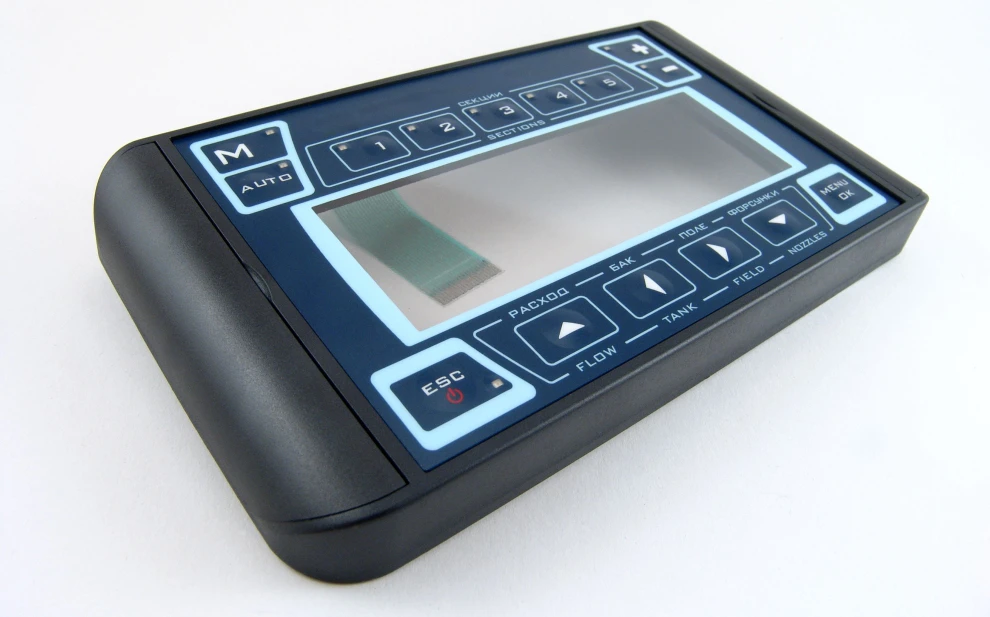

6. Привязка к уже разработанному дизайну и заказанному импортному корпусу прибора со всеми отверстиями, в том числе под выход шлейфа.
7. Надежная фиксация шлейфа в разъеме.

С учетом особенностей обозначенных заказчиком наши специалисты рекомендовали следующее:

I. Конструкция кнопки.

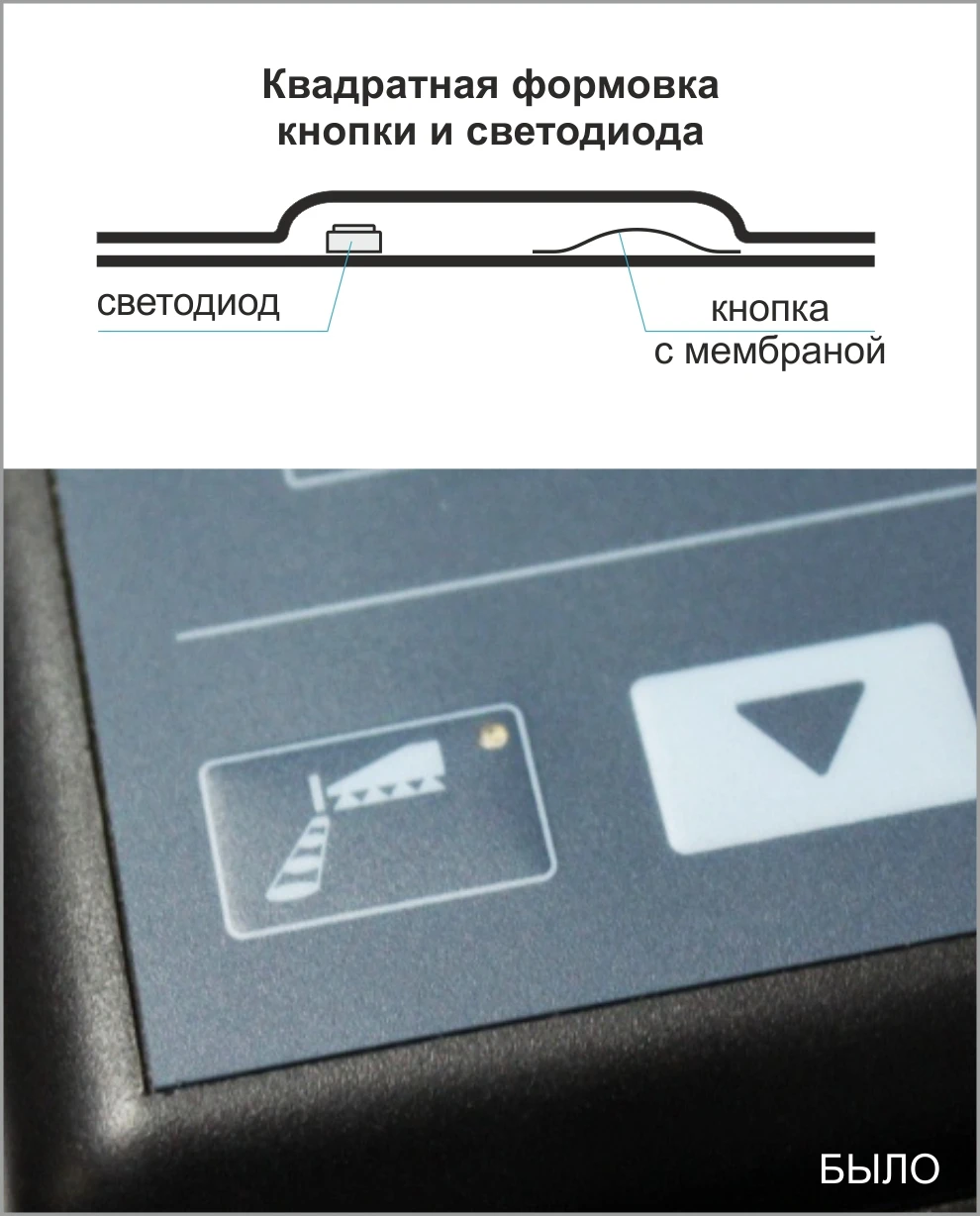

Конструкция кнопки с квадратной формовкой и встроенным светодиодом в зоне нажатия не соответствовала условиям эксплуатации обозначенными заказчиком. При нажатии на такую кнопку, можно легко промахнуться и попасть на светодиод, а не на мембрану и тем самым при периодическом нажатии вывести его из строя.

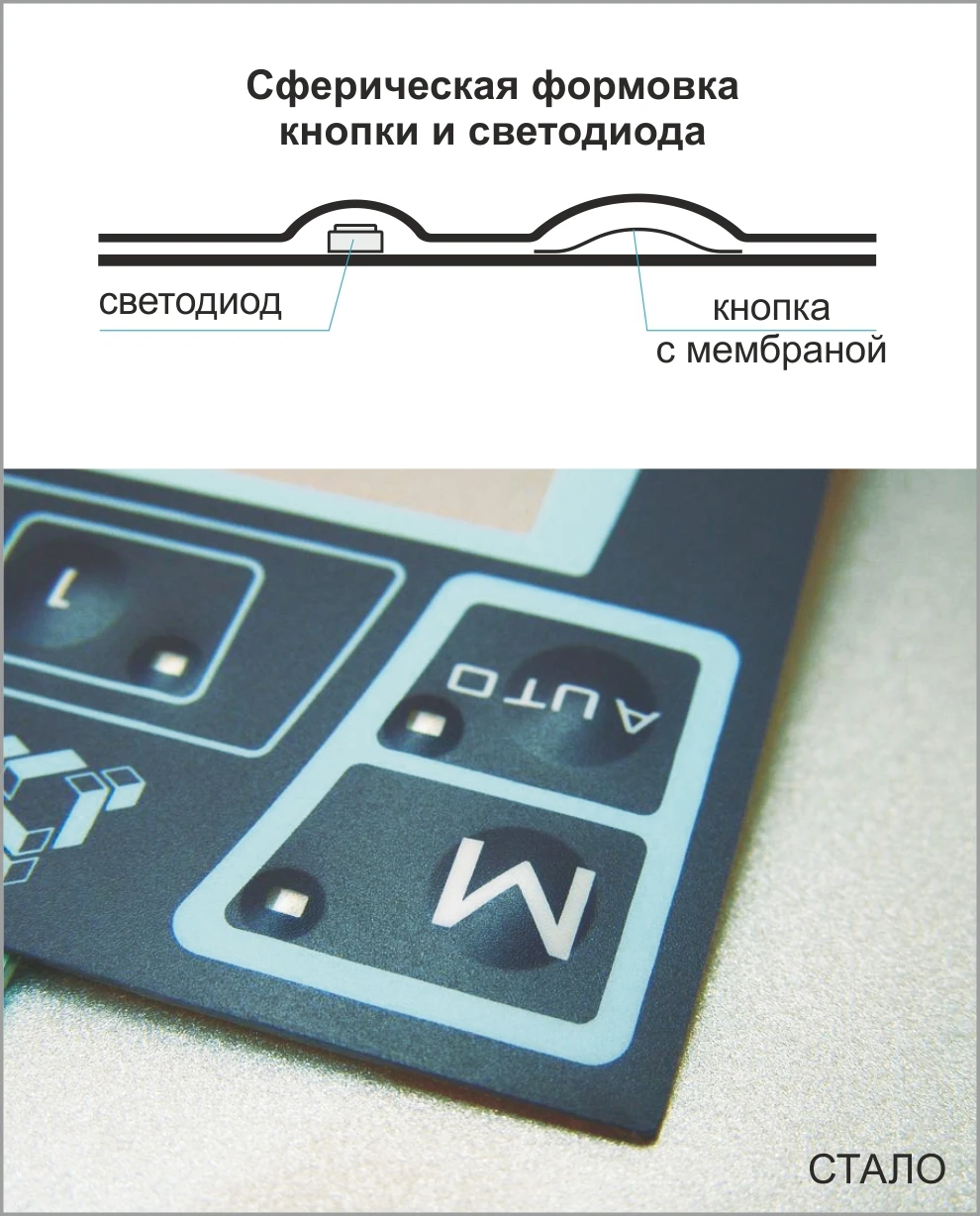

В качестве решения - формовка кнопки и светодиода выполнена отдельно. Для этого был немного скорректирован дизайн. Для обеспечения ярко выраженного тактильного эффекта было предложено использование конструкции кнопки с металлической мембраной в сочетании со сферической формовкой лицевой пленки.

II. Разводка токопроводящих дорожек.

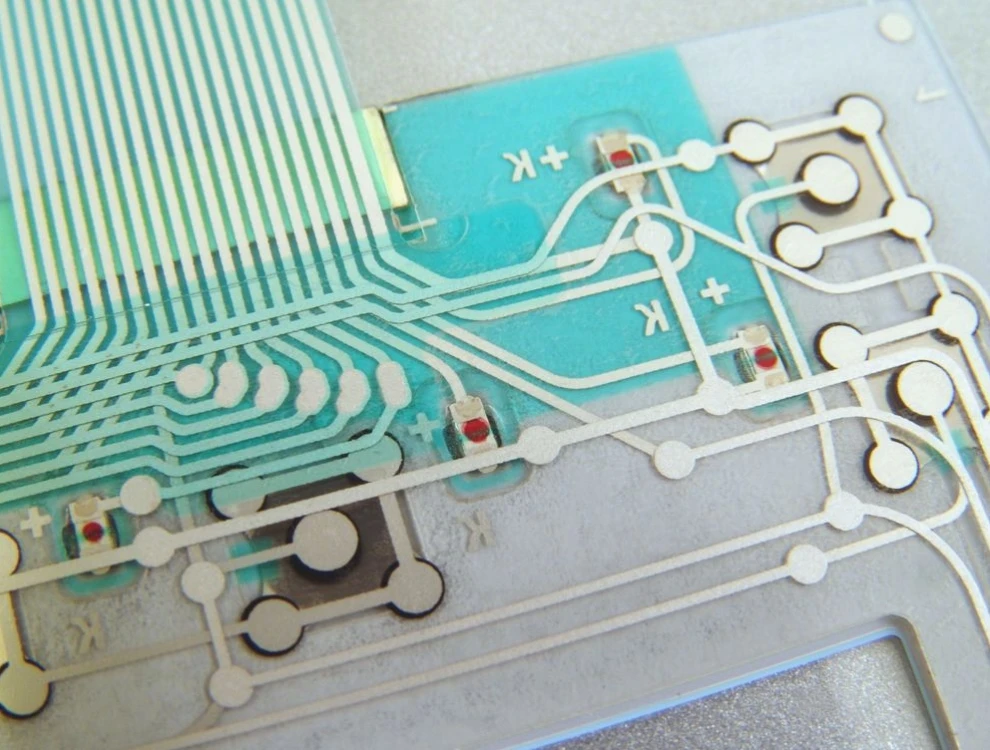

Исходные данные были следующие: корпус с отверстиями под дисплей и шлейф был уже заказан; расположение кнопок и светодиодов менять нельзя. Сложность заключалась в недостатке места для разводки всех элементов электрической схемы. Была применена новая технология двустронней печати на тонких пленках, которая позволила реализовать сложную многослойную разводку. В результате, на сравнительно небольшой площади, были разведены 15 кнопок и 10 светодиодов руководствуясь принципиальной электрической схемой, предоставленной заказчиком.

III. Автоматический монтаж светодиодов.

При монтаже светодиодов была использована автоматическая установка поверхностного монтажа, что позволило оптимизировать цену изделия.

IV. Утолщение шлейфа.

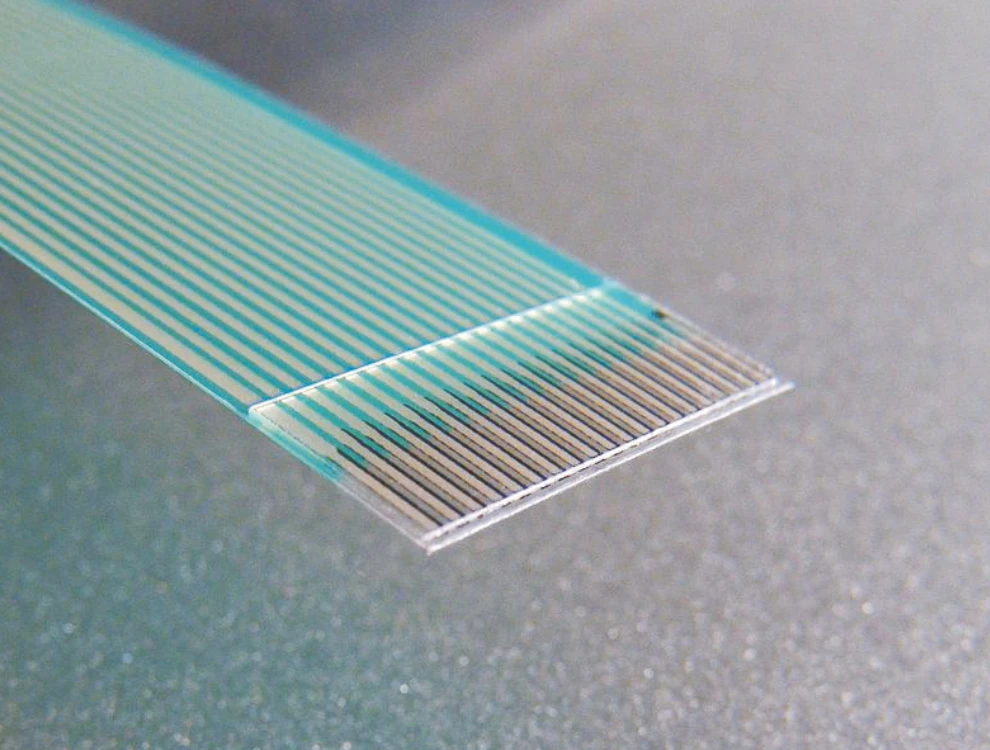

Условия эксплуатации прибора предполагали наличие виброустойчивого разъема, такого как FDZ или HiForce с шагом 2,54 мм. Но из-за отсутствия свободного места на плате, заказчиком был выбран разъем РРР с шагом 1 мм. Мы со своей стороны обеспечили нужную толщину шлейфа в зоне контактных площадок, чтобы увеличить виброустойчивость соединения.

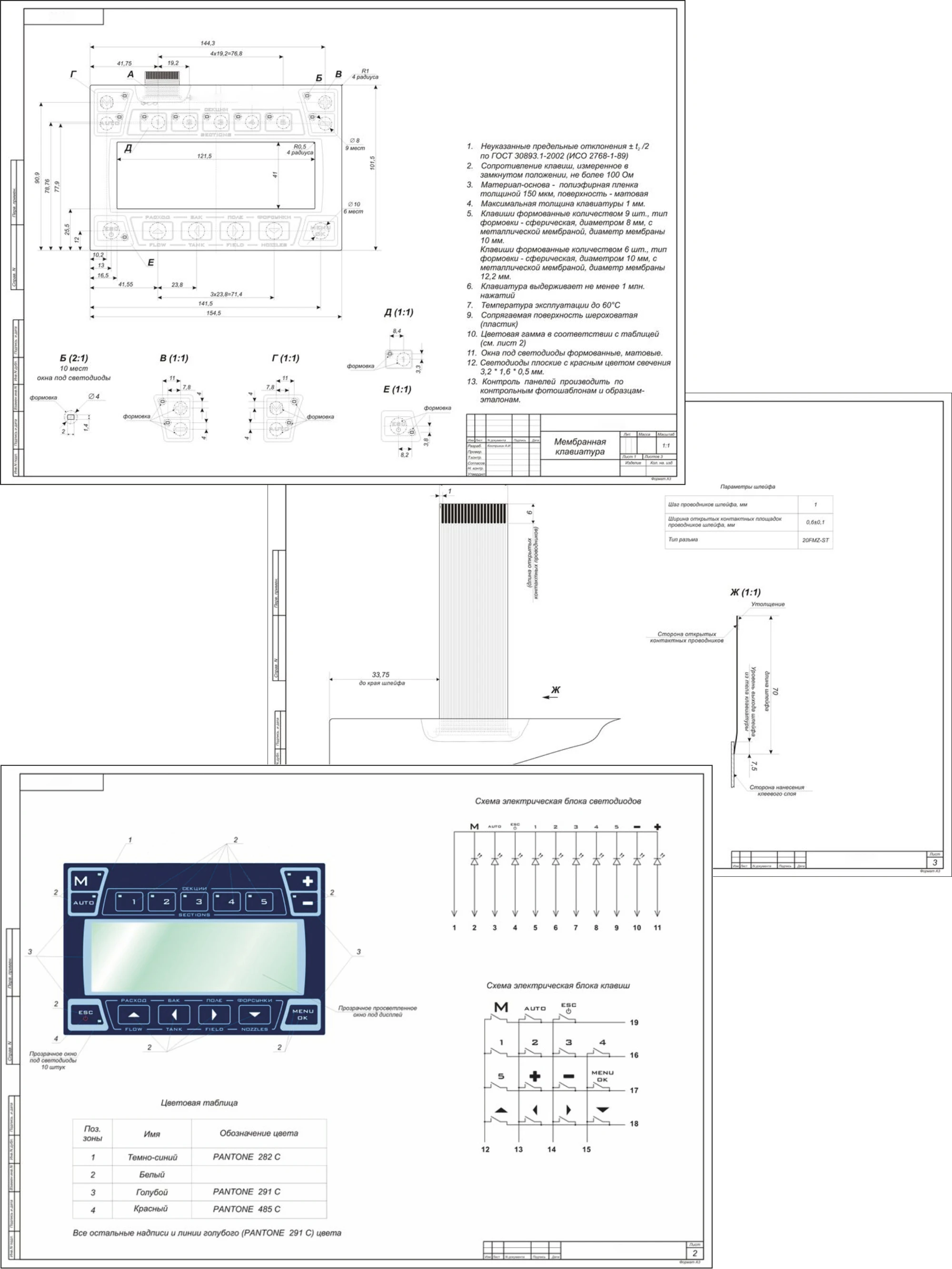

После согласования всех моментов с заказчиком была составлена конструкторская документация (КД) на клавиатуру. На основании которой были произведены 100 клавиатур.

ПОДГОТОВКА К ОТГРУЗКЕ И ОТПРАВКА

1. Работоспособность каждой клавиатуры (100%) тестировалась на автоматизированной линии. Проверялись срабатывание каждой кнопки и свечение каждого светодиода.
2. Каждая клавиатура получила индивидуальный номер (маркировка на шлейфе).
3. Для пробного монтажа добавлены две детали с пометкой «Только для пробного монтажа» (при первой поставке данных изделий).

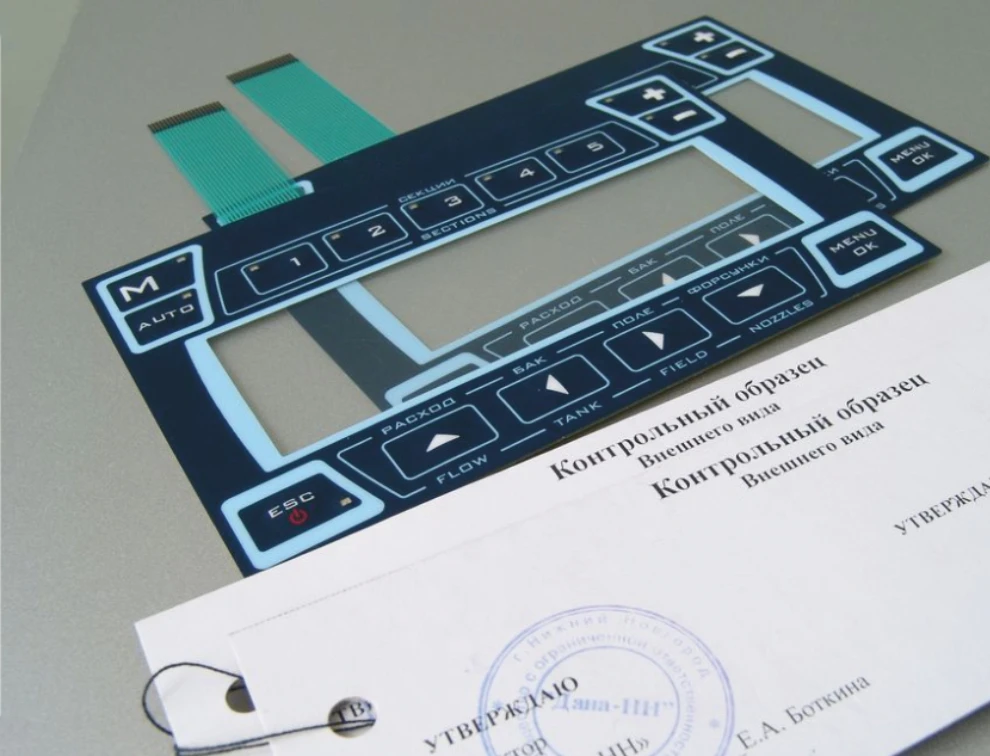

4. Для согласования с заказчиком вложена карта цветов. В дальнейшем она будет служить эталоном для контроля повторяемости цвета из партии в партию.
5. Чтобы исключить излом шлейфа при транспортировке, клавиатуры проложены изолоном.
6. К сопроводительным документам приложен паспорт качества на изготовленные клавиатуры.

ОТЗЫВ ЗАКАЗЧИКА

«Изначально изделие планировалось изготовить, как у итальянской фирмы ARAG, прибор BRAVO 300, где в зоне кнопки с квадратной формовкой находится светодиод. Свой выбор производителя пленочных клавиатур остановили на компании Дана-НН. На сайте компании сформулирован профессиональный подход к производству клавиатур, четко обозначены технические характеристики, наличие ISO 9001:2015, подразумевает систематизацию деятельности и контроль за изготовлением продукции на всех этапах производства, учитываются пожелания заказчика.

Понравилось:

• После первого контакта нам были присланы бесплатные образцы, которые можно было протестировать, и самим оценить качество изделия;
• Четко выраженный тактильный эффект при нажатии на кнопку;
• Изготовление конструкторской документации;
• Размеры чертежа четко совпадают с изготовленным изделием;
• Шлейф, благодаря утолщению крепко держится в разъеме, при тряске и вибрации не выпадает;
• Надежная упаковка - клавиатуры при транспортировке не повредились;
• Наличие двух клавиатур для пробного монтажа;
• Из 600 штук клавиатур, заказанных на сегодняшний день, брака не обнаружено;
• Была выпущена пробная партия приборов, в количестве 100 штук - после первого года эксплуатации нареканий на работу приборов не поступало, случаев отказа пленочных клавиатур не зарегистрировано.
• Планируется выпуск новых приборов с комплектацией пленочными клавиатурами, заказ снова планируем разместить в компании Дана-НН»

В данном описании мы показали наш подход к работе с заказчиком.

Со своей стороны мы гарантируем Вам компетентность и оперативность в решении Ваших вопросов, и, конечно же, конфиденциальность. Если Вы рассматриваете возможность сотрудничества с нашей компанией, то мы с удовольствием ответим на все интересующие Вас вопросы.

Чтобы начать работу, пришлите чертежи Ваших изделий для оценки стоимости и анализа конструкции по адресу sales@dana-nn.ru.

Наиболее эффективно работать с нами в команде с момента разработки изделия. Это позволяет сэкономить время и средства, за счет оптимизации конструкции изделия.
