Клавиатуры на жесткой плате

«Дана Печатная Электроника» производит клавиатуры на основе печатных плат из фольгированного стеклотекстолита толщиной от 1,5 мм.

При такой толщине стеклотекстолита, клавиатуры могут замещать собой переднюю панель прибора (т.е. быть несущей частью для размещения дополнительных элементов — кнопок, индикаторов, элементов управления). При таком решении обеспечивается герметизация с фронтальной стороны прибора.

Преимущества такого решения:

• Минимальные потери в цепях и минимальное контактное сопротивление клавиш;
• Возможно выполнить экранирование для защиты прибора как от внешних ЭМ воздействий, а также выполнить защиту от собственного электромагнитного излучения прибора;
• Служат несущим элементом конструкции, позволяя разместить дополнительные элементы управления (переключатели, индикаторы, платы управления и др.).

Шпилька резьбовая для установки в печатные платы

Резьба	Минимальная толщина платы, мм	Минимальное расстояние от края платы до центра шпильки, мм
М2,5	1,53	2,8
М3	1,53	3,8
М4	1,53	5,1
М5	1,53	5,3

Типовые электрические характеристики мембранного переключателя

Параметр	Формованная клавиша с мембраной
Напряжение	1 VDC - 36 VDC
Ток	1 mA - 100 mA
Мощность (максимальная)	1 Вт
Сопротивление	< 100 Ом
Контактное сопротивление	0,1 Ом - 2 Ом
Емкость	< 20 pF
Дребезг контакта	< 20 ms
Сопротивление изоляции	100 Мом @ 500 VDC

Возможно дополнительно встроить:

Пьезозвук

Датчик освещенности

RFID-антенна

Здесь Вы можете посмотреть примеры изделий – пленочные, сенсорные клавиатуры, клавиатуры с подсветкой, лицевые панели приборов. Каждую фотографию можно увеличить и рассмотреть более детально.

Пленочная клавиатура на жесткой плате с дневной зональной подсветкой

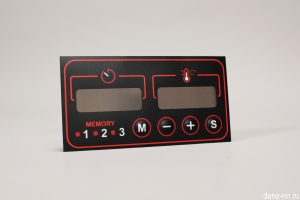

Пленочная клавиатура с дневной подсветкой

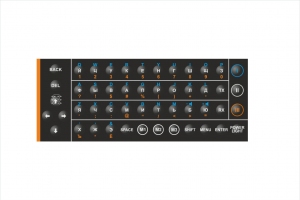

Пленочная qwerty клавиатура на жесткой плате с микросхемами

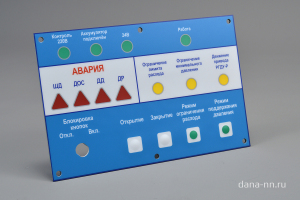

Пленочная клавиатура на жесткой плате с разъемом kls1

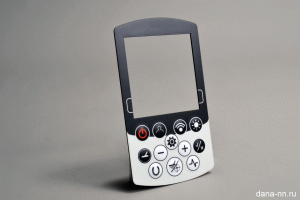

Пленочная клавиатура на жесткой плате с контактами под пайку

Пленочная клавиатура на жесткой плате с карманами для вставки информации

Дизайн, проектирование, типы используемых материалов - важные темы, которые мы постарались описать максимально информативно с примерами в виде изображений с пояснениями, таблицами, схемами. В первую очередь это важно для специалистов, непосредственно занимающихся разработкой и проектированием приборов, в которых могут использоваться или уже применяются пленочные клавиатуры. Всё это можно изучить в наших материалах – просто скачайте их.
