Клавиатуры на жестком основании производство Дана-НН

В качестве опции, «Дана Печатная Электроника» предлагает пленочные и сенсорные клавиатуры, а также лицевые панели приборов на жестком основании. Оно представляет собой основу из пластика или металла, выполненное по чертежу Заказчика.

Жесткое основание выполняет функцию передней стенки прибора, несет на себе клавиатуру или панель, может иметь дополнительные встроенные элементы крепежа — гайки, винты, стойки и т.п., а также врезанные элементы управления или коммутации — тумблеры, кнопки, переключатели и т.д.

Такой подход устраняет разрыв в цепочке проектирования, когда инженеры ответственные за переднюю панель и клавиатуру не взаимодействуют друг с другом. При таком подходе вы получаете готовый узел из одних рук.

Справочная информация по запрессовочному крепежу

Шпилька резьбовая

Резьба	Минимальная толщина металла, мм	Минимальное расстояние от края заготовки до центра шпильки, мм
М2,5	1,0	5,4
М3	1,0	5,6
М4	1,0	7,2
М5	1,0	7,2
М6	1,6	7,9
М8	2,4	9,6

Втулка резьбовая

Резьба	Минимальная толщина металла, мм	Минимальное расстояние от края заготовки до центра шпильки, мм
М3	1,0	6,0
М4	1,3	8,0
М5	1,3	8,0

Типовые электрические характеристики мембранного переключателя

Параметр	Формованная клавиша с мембраной
Напряжение	1 VDC - 36 VDC
Ток	1 mA - 100 mA
Мощность (максимальная)	1 Вт
Сопротивление	< 100 Ом
Контактное сопротивление	0,1 Ом - 2 Ом
Емкость	< 20 pF
Дребезг контакта	< 20 ms
Сопротивление изоляции	100 Мом @ 500 VDC

Возможно дополнительно встроить:

Пьезозвук

Датчик освещенности

RFID-антенна

Здесь Вы можете посмотреть примеры изделий – пленочные, сенсорные клавиатуры, клавиатуры с подсветкой, лицевые панели приборов. Каждую фотографию можно увеличить и рассмотреть более детально.

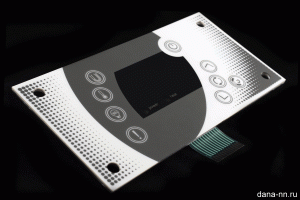

Пленочная клавиатура на жестком основании из поликарбоната с втулками

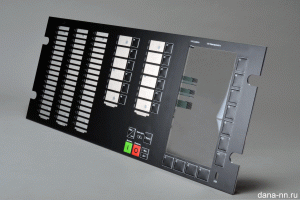

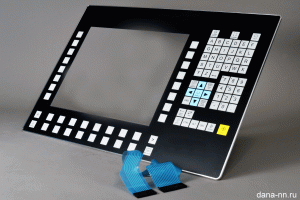

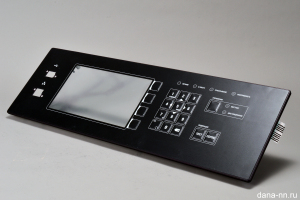

Пленочная клавиатура на жестком основании из фрезерованного алюминия

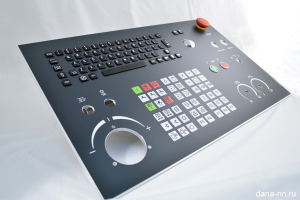

Пленочная клавиатура на жестком основании с трекболом

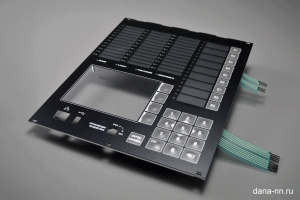

Пленочная клавиатура на жестком основании с вклеенным окном

Дизайн, проектирование, типы используемых материалов - важные темы, которые мы постарались описать максимально информативно с примерами в виде изображений с пояснениями, таблицами, схемами. В первую очередь это важно для специалистов, непосредственно занимающихся разработкой и проектированием приборов, в которых могут использоваться или уже применяются пленочные клавиатуры. Всё это можно изучить в наших материалах – просто скачайте их.

Описание
Указаны ключевые моменты, соблюдение которых поможет Вам избежать типичных ошибок при разработке и создать гармоничный дизайн.

21 страница
Описание
Рассмотрены основные технические параметры и требования, предъявляемые при проектировании клавиатур.

24 страницы
Описание
Каталог включает образцы пленок: матовая, для наружного применения, глянцевая, с эффектом "металл", антибликовая, SOFT TOUCH, с антимикробным покрытием, антистатическая.

8 образцов

Доставку готовой продукции по России мы берём на себя.
Надёжность и точные сроки получения груза – вот, что мы гарантируем нашим клиентам.
Отслеживание груза на всём протяжении пути.

"Дана - Печатная электроника" осуществляет серийное производство на заказ. Собственная лаборатория разработок, отдел проектирования и контроля качества гарантирует получения идеального результата продукции. Мы готовы выполнить проект любой сложности, а вы получите гарантированно точный и качественный результат. Центральный офис г. Москва, БЦ «CentralYard» ул. Бауманская, 9, офис 44, производство г. Нижний Новгород, ул. Бекетова, 13 к.3
