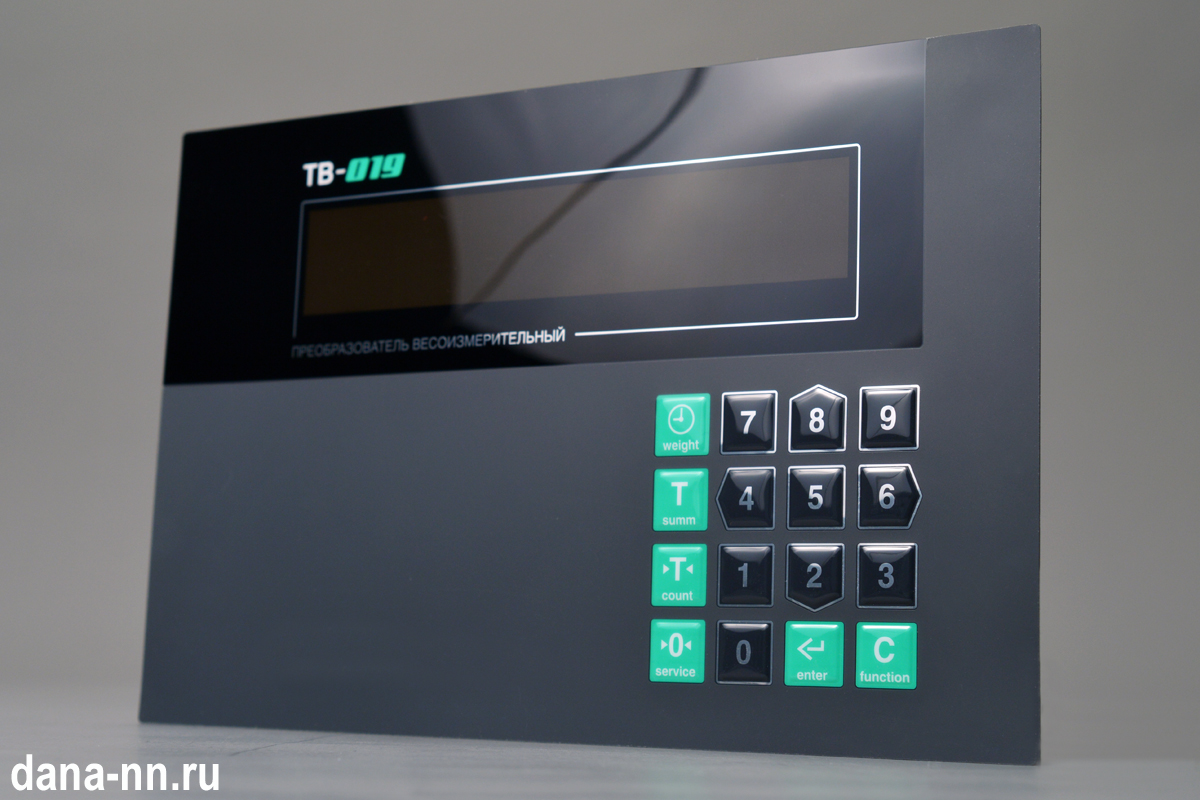

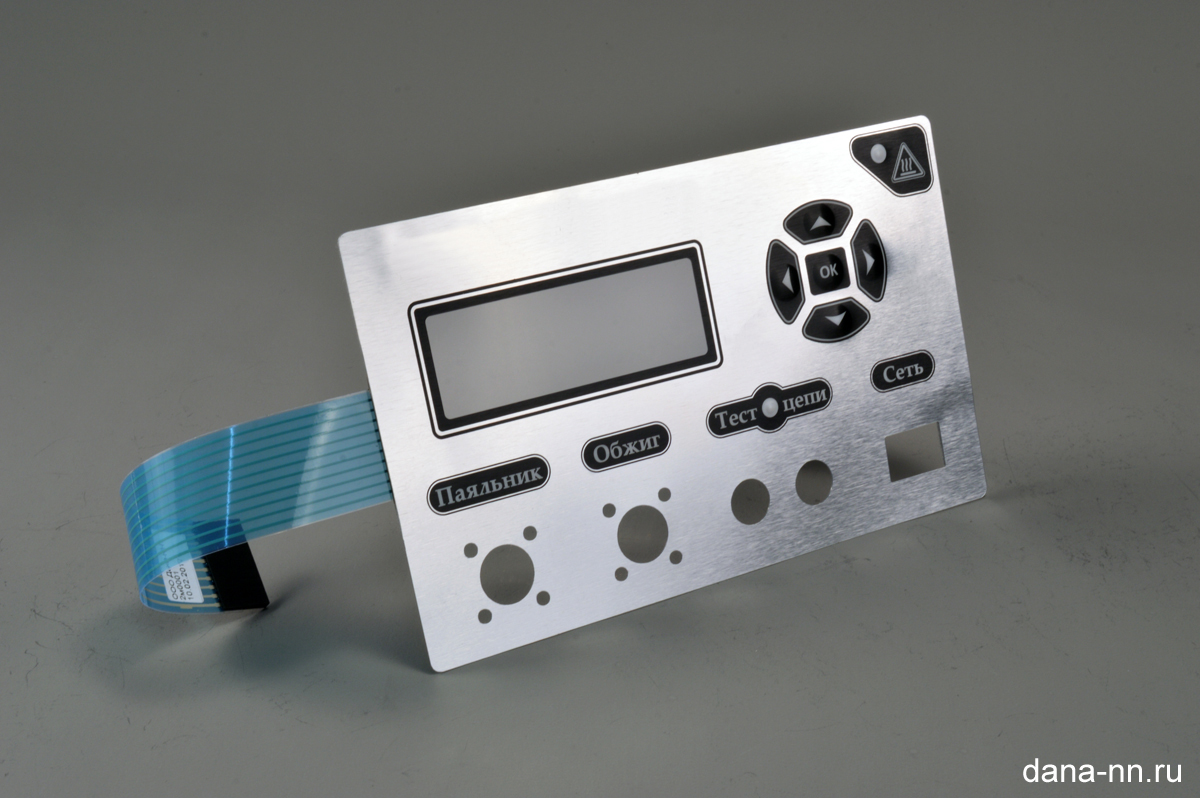

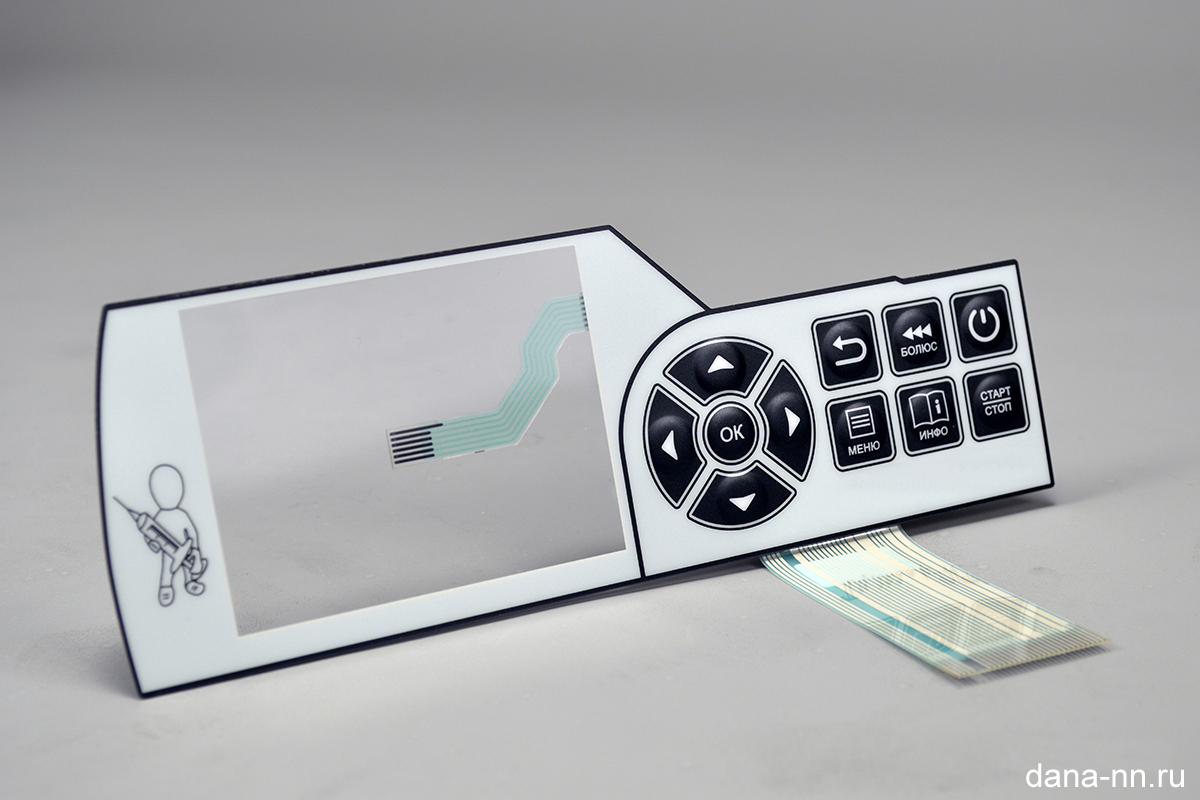

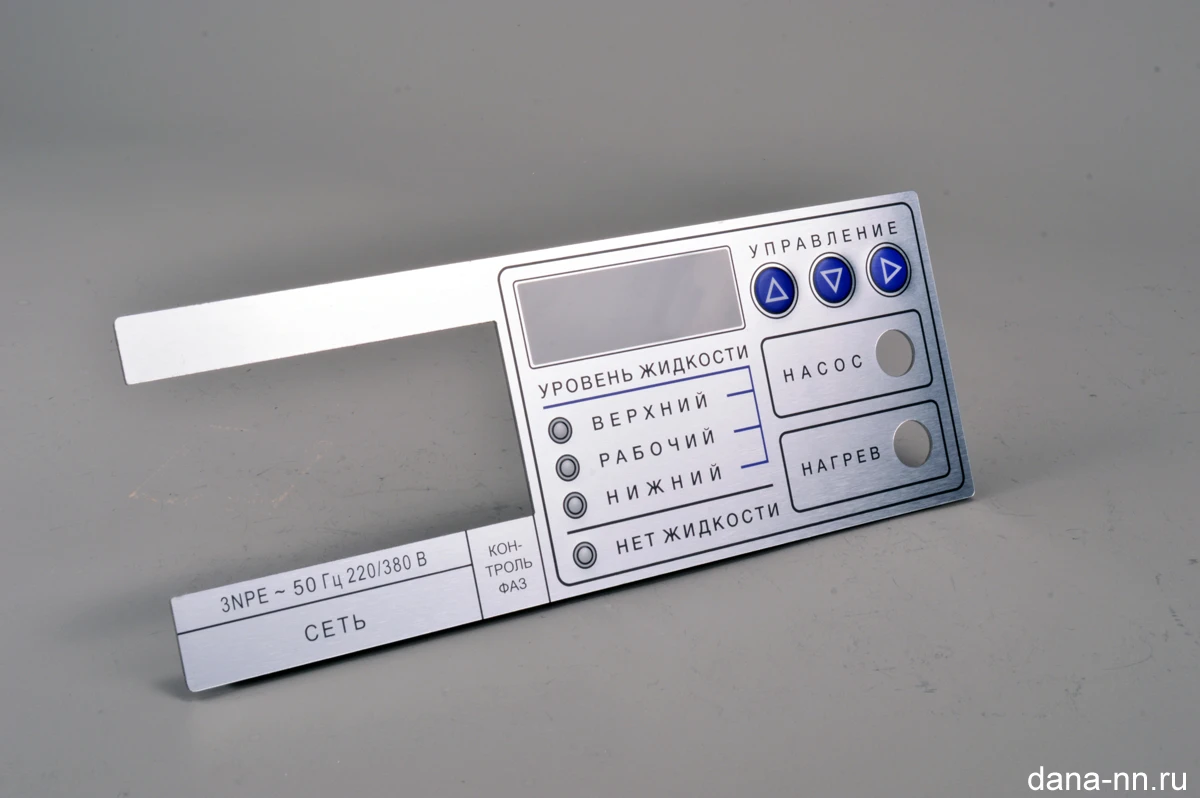

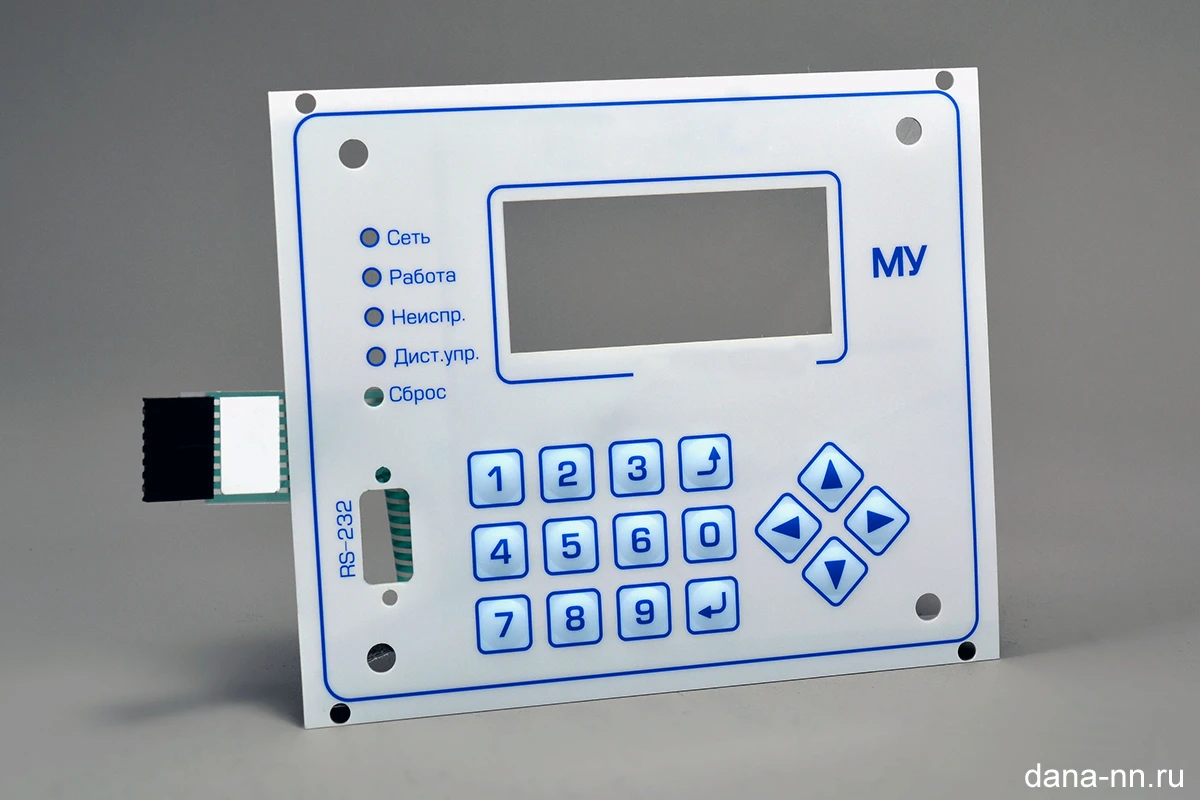

Клавиатуры с ESD защитой

Проблема защиты электроники от воздействия электростатических разрядов широко известна. Требования по ESD защите в полной мере относятся и к пленочным клавиатурам, которые подвергаются постоянным прикосновениям.

«Дана Печатная Электроника» производит клавиатуры с защитой от ESD, соответствующие требованиям ГОСТ Р 51317.4.2-2010 и ASTM F 1812. Мы имеем собственное оборудование для моделирования электростатических разрядов в соответствии со стандартами IEC 61000-4-2; ANSI C63.16; RTCA/DO-160.

Согласно ASTM F 1812, клавиатура в ESD исполнении должна выдерживать воздушный разряд в 15 кВ, а точнее, этот разряд вообще не должен возникать в условиях испытаний.

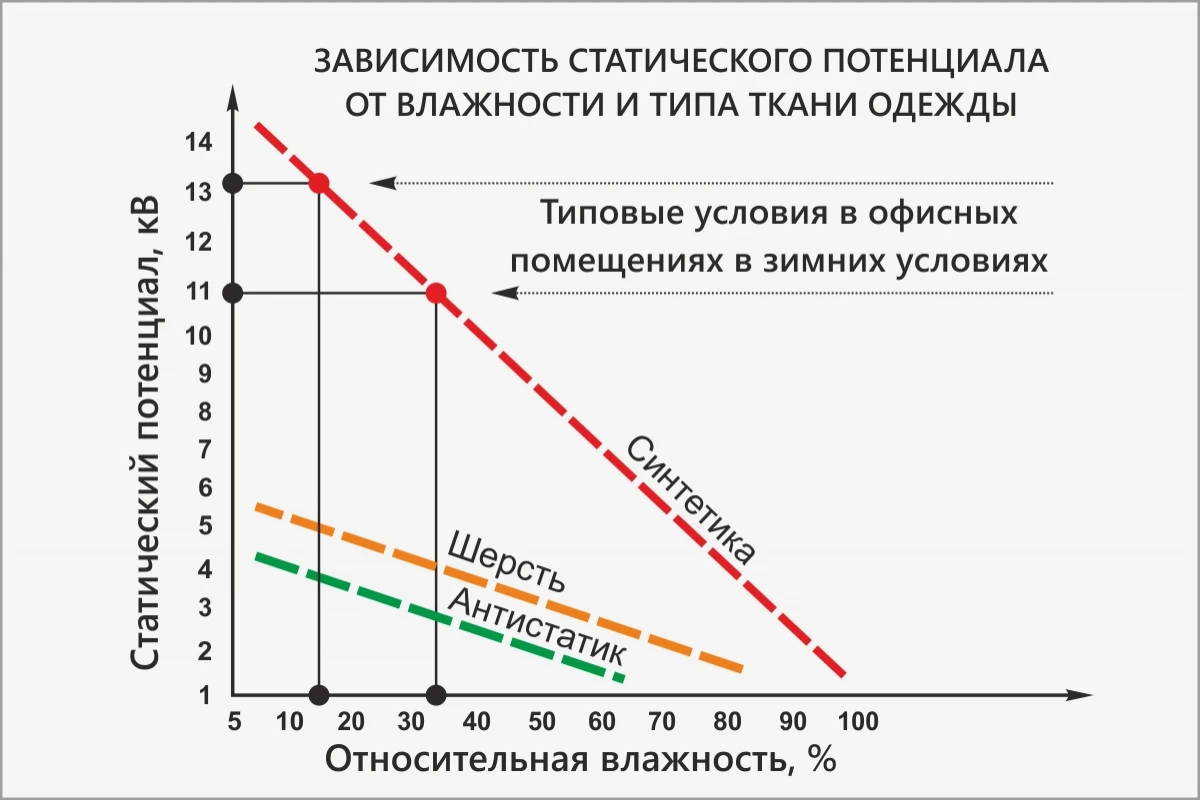

На графике приведена зависимость уровня электростатического заряда, развиваемого при электризации различных тканей одежды, от влажности. Легко видеть, что при уменьшении влажности электростатический потенциал на пользователе может достигать 15 кВ для синтетической ткани.

Как известно, электростатические разряды возникают в результате приближения одного объекта (заряженного) к другому объекту. В нашем случае, заряженным объектом является пользователь, а объектом — прибор с клавиатурой.

В начале прибор с клавиатурой подвергается воздействию электрического поля, обусловленного зарядом, а затем, в случае пробоя слоев клавиатуры, возникает разряд с переходным током сложной природы, который выводит из строя чувствительные компоненты платы.

Зависимость статического потенциала от влажности и типа одежды

Типовые электрические характеристики мембранного преключателя

Возможно дополнительно встроить:

Пьезозвук

Датчик освещенности

RFID-антенна
