Клавиатуры со светодиодами

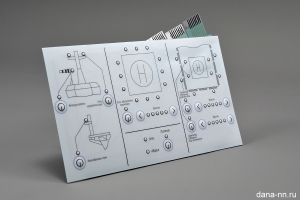

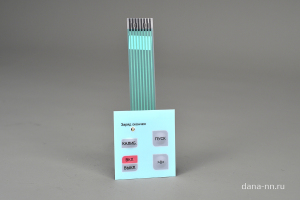

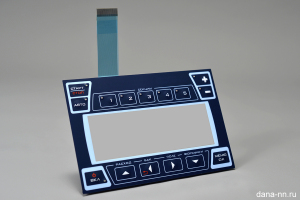

«Дана Печатная Электроника» разрабатывает и производит пленочные клавиатуры со встроенными светодиодами. Монтаж светодиодов производится на автоматических SMD-установщиках с применением специализированных токопроводящих и инкапсулирующих составов ведущих мировых производителей. Высокая надежность гарантирована.
Количество светодиодов, которые мы можем интегрировать в клавиатуру ограничено только размером самого изделия, а также параметрами источника питания на стороне прибора. Проблема управления большим числом светодиодов решается путем встраивания в клавиатуру матричного LED-драйвера (типа MAX7219 или аналогов).
Клавиатура со встроенными светодиодами дает следующие возможности:
- Разрабатывать дизайн прибора без привязки к техпроцессу производства ПП (свободный выбор положения и числа светодиодов);
- Разрабатывать конструкцию прибора без жесткой привязки положения лицевой панели к положению ПП (за счет длины шлейфа);
- Упростить конструкцию прибора, снизить стоимость и сроки производства — нет необходимости выполнять сложную переднюю панель с большим числом отверстий;
- Упростить процесс сборки (нет необходимости в высокой точности совмещения элементов ПП (светодиодов) и элементов клавиатуры (прозрачных окон));
- В некоторых случаях получается отказаться от вспомогательных печатных плат за счет переноса всех компонентов в пленочную клавиатуру.
Более подробно о встраиваемых компонентах читайте в разделе Технология (светодиоды, диоды, матричные драйверы).
Параметры светодиодов для индикации
| Цвет | Прямое напряжение, В | Номинальный ток, мА | Яркость, мКд @ 20мА |
| Красный | 1,8-2,6 | 20 | 90 |
| Зеленый | 2,0-2,6 | 20 | 70 |
| Желтый | 2,0-2,6 | 20 | 135 |
| Синий | 3,0-4,0 | 20 | 100 |
|
Красный-Зеленый |
1,8-2,6 | 20 | 200 |
| 2,0-2,6 | 20 | 60 | |
|
Желтый-Зеленый |
2,0-2,4 | 20 | 38 |
| 2,0-2,4 | 20 | 14 | |
|
Красный- Зеленый- Синий |
1,7-2,4 | 10 | 180 |
| 2,6-3,4 | 10 | 550 | |
| 2,6-3,4 | 10 | 145 |
Типовые электрические характеристики мембранного переключателя
| Параметр | Формованная клавиша с мембраной |
| Напряжение | 1 VDC - 36 VDC |
| Ток | 1 mA - 100 mA |
| Мощность (максимальная) | 1 Вт |
| Сопротивление | < 100 Ом |
| Контактное сопротивление | 0,1 Ом - 2 Ом |
| Емкость | < 20 pF |
| Дребезг контакта | < 20 ms |
| Сопротивление изоляции | 100 Мом @ 500 VDC |
Возможно дополнительно встроить:
Пьезозвук
Датчик освещенности
RFID-антенна
