Подсветка при батарейном питании производство Дана-НН

При использовании пленочных клавиатур c подсветкой для приборов с батарейным питанием требуется максимально возможное снижение тока светодиодов с сохранением видимости подсвечиваемых символов. Новая конструкция клавиатуры и новый тип светодиодов обеспечили положительные результаты. В условиях сумерек (освещенность около 10 лк) визуально воспринимаемая яркость свечения символов и графических элементов остается приемлемой при токе до 0,25-0,3 мА на светодиод. При полной темноте - 0,03 мА на светодиод.

ВАРИАНТЫ ИСПОЛНЕНИЯ ДЕТАЛЕЙ С ПОДСВЕТКОЙ НА МИКРОТОКАХ

Подсветка в режиме стабилизации тока светодиодов. Детали со стабилизацией тока не имеют встроенных балластных резисторов – регулировку тока подсветки выполняет Заказчик. В таблице "Параметры светодиодов" будет указан номинальный прямой ток светодиода подсветки 0,3 мА.
Подсветка при стабилизированном напряжении питания. Детали со стабилизацией по напряжению имеют встроенные балластные резисторы.

РЕЖИМЫ ПОДСВЕТКИ

Сумерки - подсветка при уровене освещенности 10 лк.
TotalBlack - подсветка в полной темноте.

При батарейном питании возможна только подсветка белого цвета.

Дополнительно встраиваемые компоненты для внешнего управления подсветкой:

фотодатчики,
ключевые элементы.

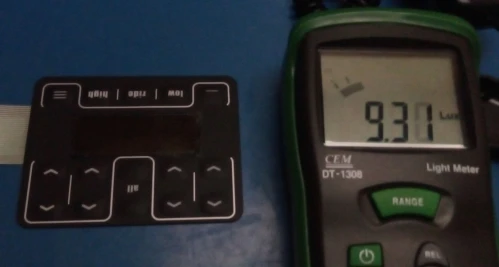

Освещенность 10 лк подсветка отключена

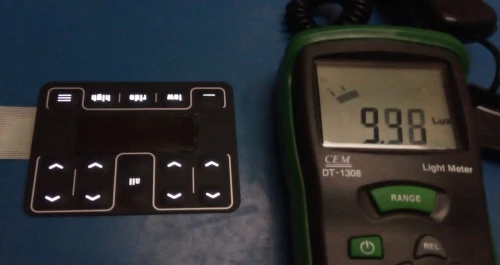

Освещенность 10 лк подсветка включена

Подсветка в полной темноте

ПАРАМЕТРЫ СВЕТОДИОДОВ ПОДСВЕТКИ ПРИ БАТАРЕЙНОМ ПИТАНИИ

Режим	Цвет	Прямое напряжение, В	Прямой ток, мА
Сумерки	Белый	2,9-3,6	0,3
TotalBlack	Белый	2,9-3,6	0,03

Возможно дополнительно встроить:

Пьезозвук

Датчик освещенности

RFID-антенна

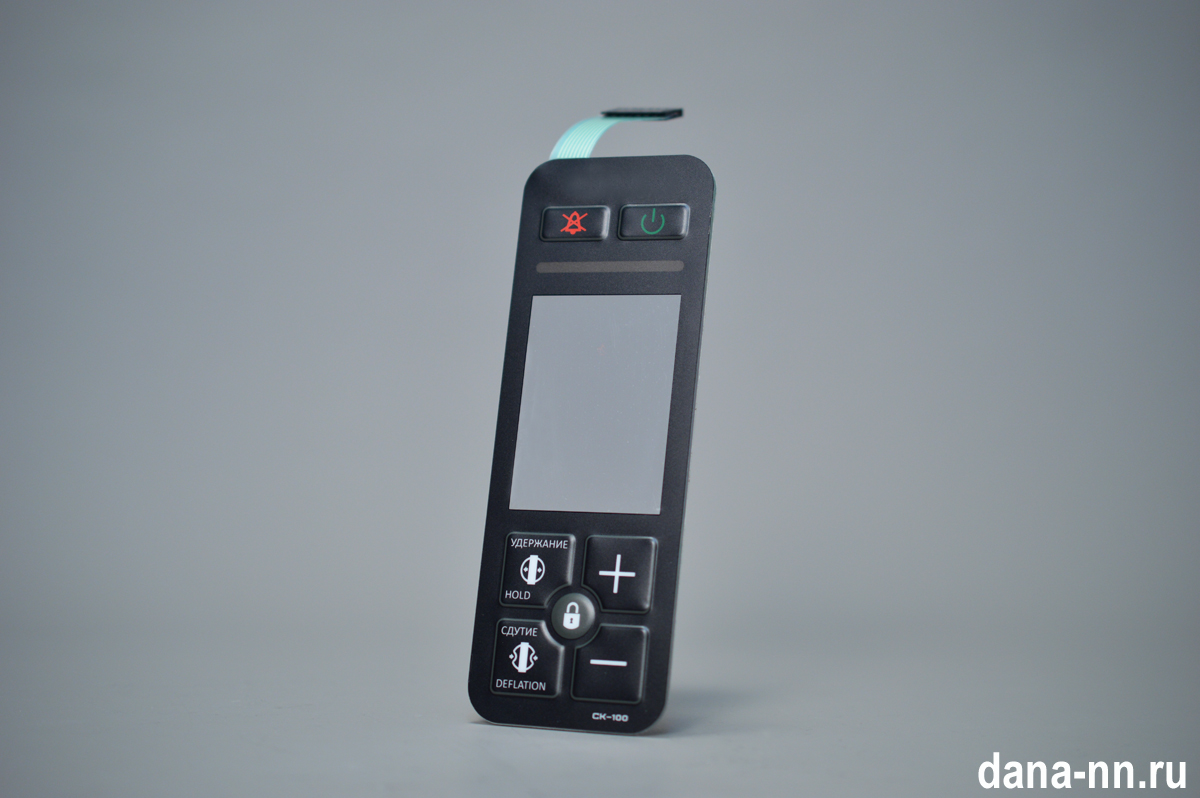

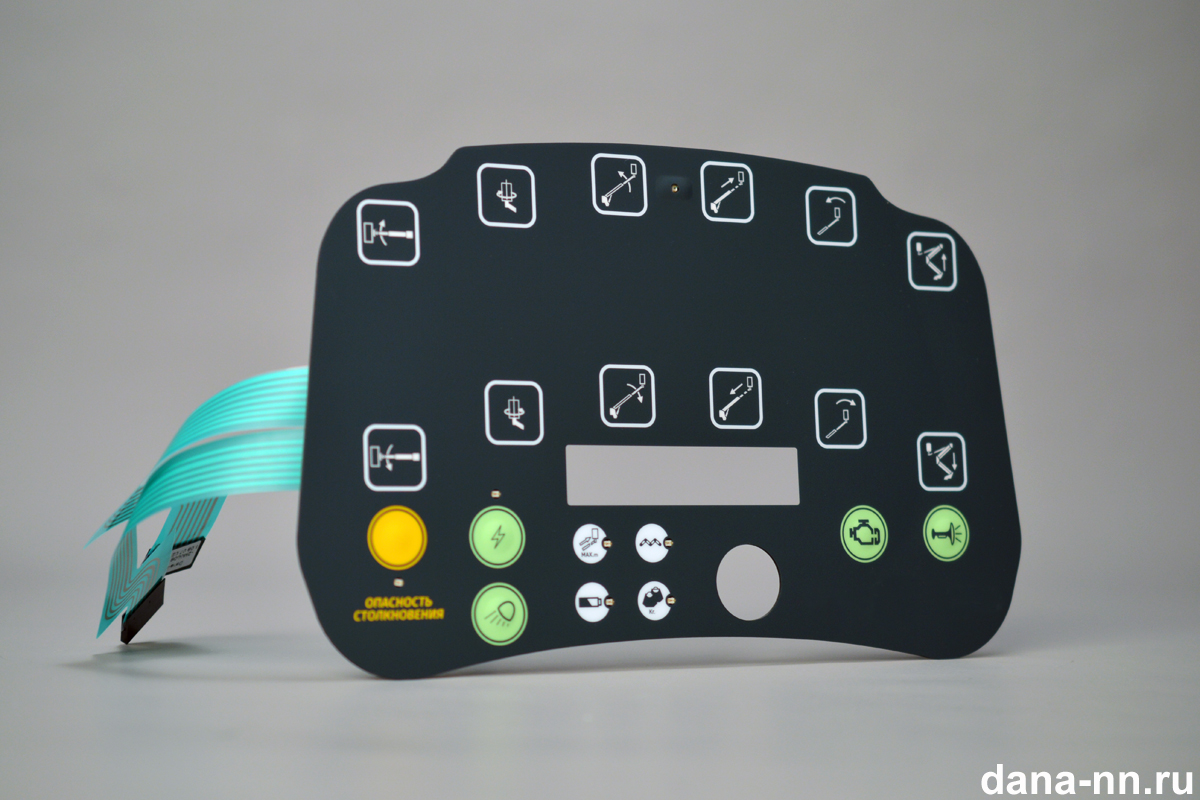

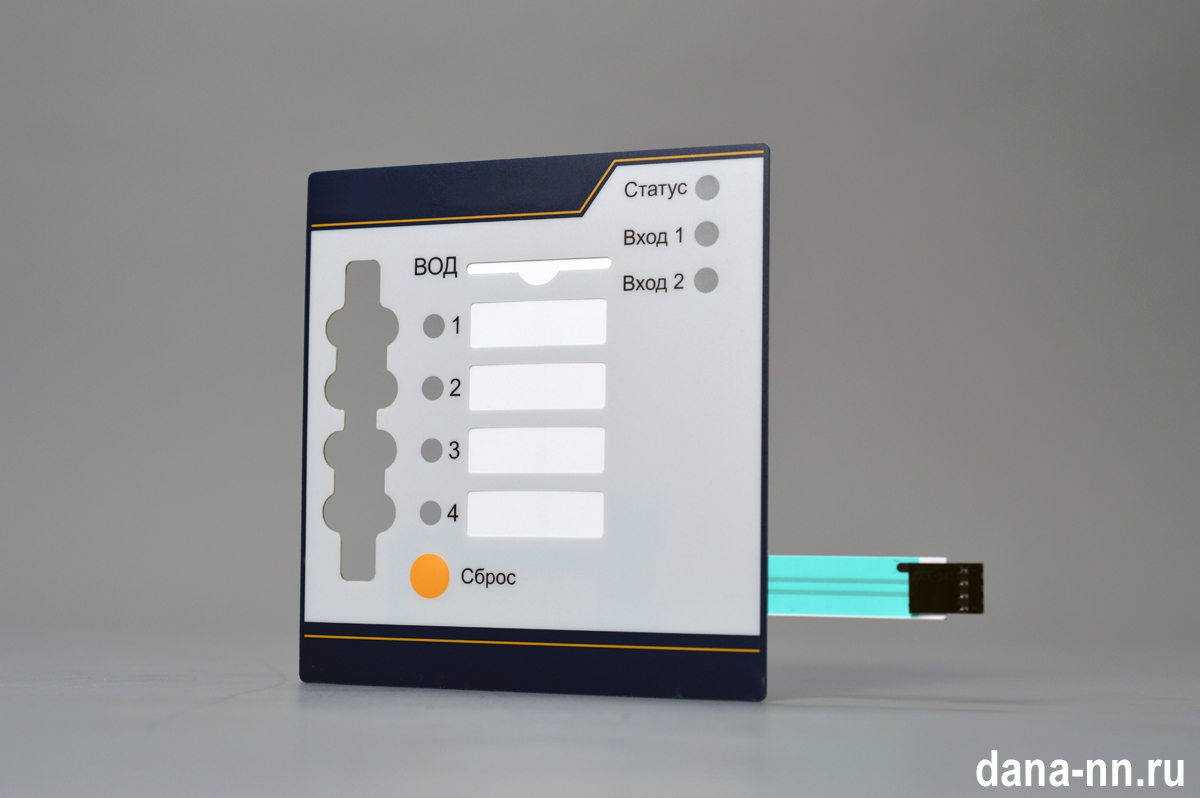

Здесь Вы можете посмотреть примеры изделий – пленочные, сенсорные клавиатуры, клавиатуры с подсветкой, лицевые панели приборов. Каждую фотографию можно увеличить и рассмотреть более детально.
