QWERTY-клавиатуры производство Дана-НН

Адаптация готовых кнопочных QWERTY-клавиатур под требования проекта часто приводит к тому, что клавиатура выглядит инородным объектом. Кроме этого, кнопочные клавиатуры не обладают каким-либо уровнем пыле- и влагозащищенности, являются громоздкими компонентами, набор клавиш не может изменен и т.д. и т.п. В таких случаях, пленочные QWERTY-клавиатуры являются идеальным решением.

Дана Печатная Электроника» производит пленочные QWERTY-клавиатуры под заказ. При разработке своей пленочной QWERTY-клавиатуры, Вы можете использовать все опции, которые доступны для пленочных клавиатур: любой графический дизайн, любой набор клавиш, встроенная подсветка, встроенные светодиоды, клавиши с тактильным эффектом, отделения для сменных надписей, клеевой слой в соответствии с материалом поверхности и многое другое.
Одним словом, мы разработаем, произведем и поставим на 100% соответствующую требованиям вашего проекта пленочную QWERTY-клавиатуру.

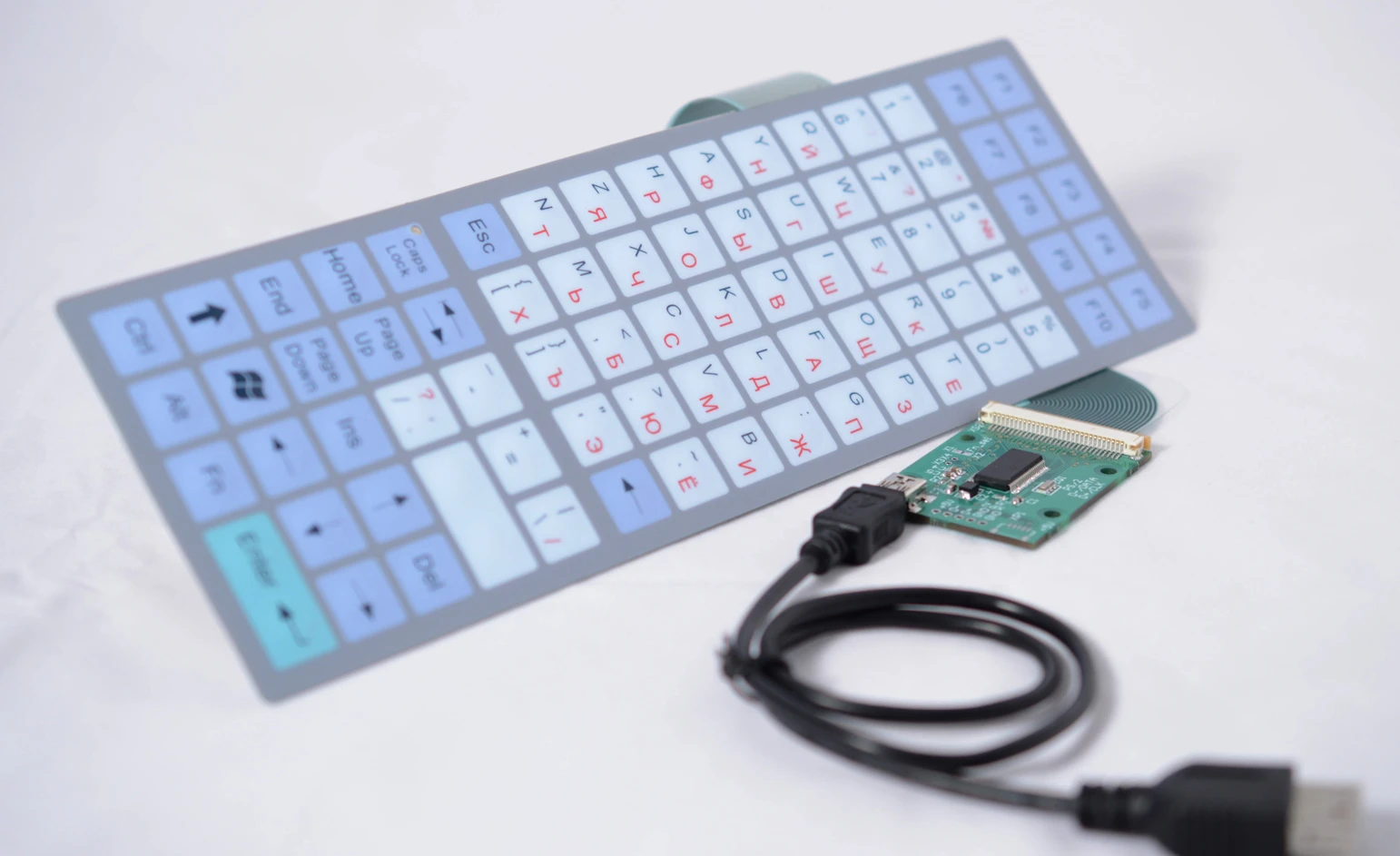

Мы предлагаем Вам использовать контроллер, который работает вместе с пленочной QWERTY клавиатурой и позволяет подключить ее к компьютеру. Контроллер имеет маленькие размеры (38x53x4,5 мм без учета USB разъема), а также одностороннюю разводку с SMD компонентами, что позволяет приклеить его к крышке корпуса.

Документацию на контроллер Вы можете скачать в разделе ДОКУМЕНТЫ.

Есть 3 варианта использования данного контроллера в связке с клавиатурой:

1. Стандартный вариант QWERTY клавиатуры в пленочном исполнении. Плюсы: IP65, любая форма, любая расцветка, наличие Вашего логотипа и т.д.

2. Делаем клавиатуру с Вашими кнопками и назначаем им коды в соответствии с кодами QWERTY клавиатуры. Ее можно подключить напрямую к промышленному компьютеру и использовать в Вашей программе.

3. Комбинированный вариант. Делаем полноценную QWERTY клавиатуру и добавляем сервисные кнопки, используемые в Вашем оборудовании, при этом некоторые кнопки можно вывести отдельными контактами, минуя QWERTY контроллер (например, для включения компьютера или прибора), как сделано на фото ниже:

Таблица стандартных USB HID кодов кнопок

№ кнопки по АТ-101	Символ		HID Page	HID code (Hex)	HID code (Dec)
1	`	~	07	35	53
2	1	!	07	1E	30
3	2	@	07	1F	31
4	3	#	07	20	32
5	4	$	07	21	33
6	5	%	07	22	34
7	6	^	07	23	35
8	7	&	07	24	36
9	8	*	07	25	37
10	9	(	07	26	38
11	10	)	07	27	39
12	-	_	07	2D	45
13	=	+	07	2E	46
15	Back Space		07	2A	42
16	Tab		07	2B	43
17	Q		07	14	20
18	W		07	1A	26
19	E		07	08	8
20	R		07	15	21
21	T		07	17	23
22	Y		07	1C	28
23	U		07	18	24
24	I		07	0C	12
25	O		07	12	18
26	P		07	13	19
27	[	{	07	2F	47
28	]	}	07	30	48
29	\	\|	07	31	49
30	Caps Lock		07	39	57
31	A		07	04	4
32	S		07	16	22
33	D		07	07	7
34	F		07	09	9
35	G		07	0A	10
36	H		07	0B	11
37	J		07	0D	13
38	K		07	0E	14
39	L		07	0F	15
40	;	:	07	33	51
41	‘	“	07	34	52
43	Enter-L		07	28	40
44	Shift-L		07	E1	225
46	Z		07	1D	29
47	X		07	1B	27
48	C		07	06	6
49	V		07	19	25
50	B		07	05	5
51	N		07	11	17
52	M		07	10	16
53	,	<	07	36	54
54	.	>	07	37	55
55	/	?	07	38	56
57	Shift-R		07	E5	229

№ кнопки по АТ-101	Символ		HID Page	HID code (Hex)	HID code (Dec)
58	Ctrl-L		07	E0	224
60	Alt-L		07	E2	226
61	Space		07	2C	44
62	Alt-R		07	E6	230
64	Ctrl-R		07	E4	228
75	Insert		07	49	73
76	Delete		07	4C	76
79	Left Arrow		07	50	80
80	Home		07	4A	74
81	End		07	4D	77
83	Up Arrow		07	52	82
84	Down Arrow		07	51	81
85	PgUp		07	4B	75
86	PgDn		07	4E	78
89	Right Arrow		07	4F	79
90	Num Lock		07	53	83
91	7	Home	07	5F	95
92	4	Left Arrow	07	5C	92
93	1	End	07	59	89
95	/		07	54	84
96	8	Up Arrow	07	60	96
97	5		07	5D	93
98	2	Down Arrow	07	5A	90
99	0	Ins	07	62	98
100	*		07	55	85
101	9	PgUp	07	61	97
102	6	Right Arrow	07	5E	94
103	3	PgDn	07	5B	91
104	.	Del	07	63	99
105	-		07	56	86
106	+		07	57	87
108	Enter-R		07	58	88
110	Esc		07	29	41
112	F1		07	3A	58
113	F2		07	3B	59
114	F3		07	3C	60
115	F4		07	3D	61
116	F5		07	3E	62
117	F6		07	3F	63
118	F7		07	40	64
119	F8		07	41	65
120	F9		07	42	66
121	F10		07	43	67
122	F11		07	44	68
123	F12		07	45	69
124	Print Screen		07	46	70
125	Scroll Lock		07	47	71
126	Pause		07	48	72
127	WIN-L		07	E3	227
128	Win-R		07	E7	231
129	APP		07	65	101

№ кнопки	Символ	HID Page	HID code (Hex)	HID code (Dec)
ACPI	Power	01	81	81
ACPI	Sleep	01	82	67
ACPI	Wake-up	01	83	68

Мультимедийные кнопки	HID Page	HID code (Hex)
Volume+	0C	00E9
Volume-	0C	00EA
Mute	0C	00E2
My Computer	0C	0194
Calculator	0C	0192

Возможно дополнительно встроить:

Пьезозвук

Датчик освещенности

RFID-антенна

Здесь Вы можете посмотреть примеры изделий – пленочные, сенсорные клавиатуры, клавиатуры с подсветкой, лицевые панели приборов. Каждую фотографию можно увеличить и рассмотреть более детально.

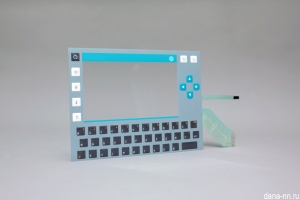

Пленочная qwerty клавиатура с прозрачным окном

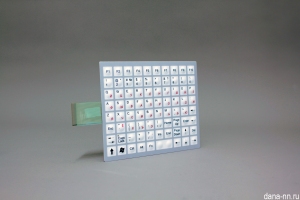

Пленочная qwerty клавиатура, шлейф с шагом 1,27 мм.

Пленочная qwerty клавиатура на жесткой плате с микросхемами

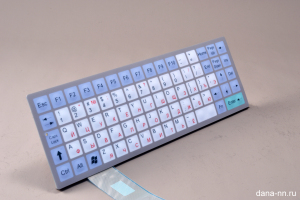

Пленочная qwerty клавиатура, шлейф с шагом 1 мм.

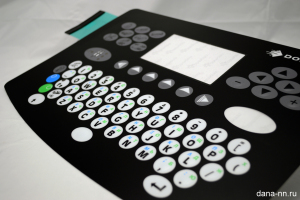

Qwerty клавиатура пленочная, шлейф с шагом 2,54 мм. и разъемом crimpflex

Пленочная клавиатура на жестком основании из фрезерованного алюминия

Дизайн, проектирование, типы используемых материалов - важные темы, которые мы постарались описать максимально информативно с примерами в виде изображений с пояснениями, таблицами, схемами. В первую очередь это важно для специалистов, непосредственно занимающихся разработкой и проектированием приборов, в которых могут использоваться или уже применяются пленочные клавиатуры. Всё это можно изучить в наших материалах – просто скачайте их.

Описание
Указаны ключевые моменты, соблюдение которых поможет Вам избежать типичных ошибок при разработке и создать гармоничный дизайн.

21 страница
Описание
Рассмотрены основные технические параметры и требования, предъявляемые при проектировании клавиатур.

24 страницы
Описание
Каталог включает образцы пленок: матовая, для наружного применения, глянцевая, с эффектом "металл", антибликовая, SOFT TOUCH, с антимикробным покрытием, антистатическая.

8 образцов
