Сенсорные клавиатуры

«Дана Печатная Электроника» разрабатывает и производит гамму продуктов с использованием емкостного Touch-эффекта: сенсорные клавиатуры и панели, круговые и линейные слайдеры, дискретные сенсоры и т.д.

Мы выполняем полный цикл: разработку концепции и макетирование, тестирование и отладку образцов, лабораторные испытания, разработку КД, серийное производство.

Все сенсорные изделия изготавливаются с применением пленочных технологий, благодаря чему отпадает необходимость в применении жестких печатных плат. Тач-контроллер и его обвязка интегрированы в изделие, связь с основным МК реализуется с применением распространенных протоколов. Подключение обеспечивается с помощью FFC.

Преимущества сенсорной технологии от «Дана Печатная Электроника»

• Малая толщина – экономия пространства;
• Интегрированная светодиодная подсветка;
• Жесткая плата не нужна — упрощение и удешевление узла;
• Тач-контроллер интегрирован в изделие – плата сопряжения не нужна;
• Различные лицевые материалы – пленки, пластики, стекло;
• Разработка и производство полного цикла;
• Всесторонняя техническая поддержка, разработка индивидуальных решений.

Тач-контроллеры

Мы используем специализированные микроконтроллеры — одноканальные и многоканальные, программируемые и непрограммируемые, один или несколько (в зависимости от задачи). Коммуникация реализуется с помощью распространенных протоколов (I2C, SPI) или с использованием дискретных логических каналов прямой, инверсный, режим триггера).

Если вы уже запроектировали тач-контроллер на свою плату и вам нужна только сенсорная панель с подсветкой, «Дана Печатная Электроника» разработает такое изделие по ТЗ.

Конфигурация органов управления

С учетом технологических ограничений (минимальный диаметр сенсора и расстояние между соседними сенсорами) количество клавиш и их расположение может быть любым.

При разработке сенсорных панелей управления больших размеров, может оказаться полезным применение дискретных сенсорных переключателей CTS – это даст ощутимую экономию в стоимости изделия, а также непревзойденную гибкость в настройке всей системы.

Комбинация нескольких тач-контроллеров позволяет создавать мультиконтурные тач-системы, например, использовать прокси-сенсор для включения подсветки при приближении руки оператора.

Подсветка

Сенсорная пленочная технология идеально сочетается с технологией встроенной светодиодной подсветки в диапазоне яркостей от 15 до 3 000 кд\кв.м.

Технические параметры сенсорных клавиатур (выборочно)

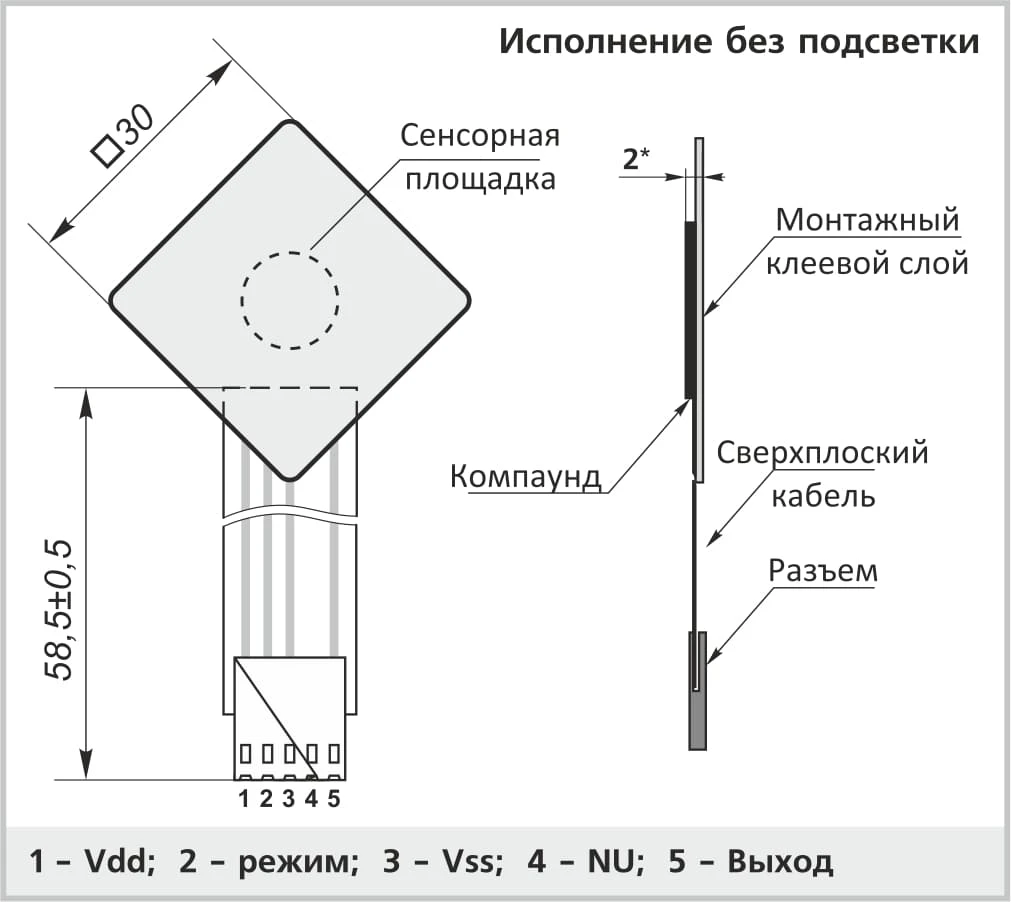

Емкостной сенсорный переключатель CTS – это новая разработка от «Дана Печатная Электроника». Сенсорный переключатель является управляющим элементом в схемах коммутации различных видов нагрузки (освещение, нагреватели, двигатели и др.) и позволяет интегрировать управление с помощью касаний в любую диэлектрическую поверхность.

Переключатель CTS приклеивается с обратной стороны той поверхности, которую необходимо сделать «активной». Чувствительность сенсора позволяет устойчиво работать через различные диэлектрические материалы толщиной до 3 мм (стекло, пластик, дерево и др.).

В момент касания поверхности, встроенный контроллер регистрирует изменение емкости сенсорной площадки и устанавливает на выходе определенный логический уровень, который в дальнейшем обрабатывается микроконтроллером или используется для прямого управления твердотельными реле или полевыми транзисторами.

КЛЮЧЕВЫЕ ПРЕИМУЩЕСТВА

• Вы можете построить сенсорную поверхность неограниченных размеров;
• Используйте любое количество переключателей в тех местах, где это нужно;
• Сохранение исходного дизайна оснащаемой поверхности (не нужно резать или сверлить);
• Переключатель не требует настройки или программирования;
• КМОП (CMOS) выход обеспечивает отличную совместимость переключателя с МК и твердотельными реле без установки промежуточных компонентов;
• Безопасное управление мощной нагрузкой, в т.ч. в условиях повышенной влажности;
• Простое и быстрое подключение;
• Толщина менее 2,0 мм.

ДОСТУПНЫЕ ОПЦИИ

• Любое графическое изображение (удобно для прозрачных поверхностей);

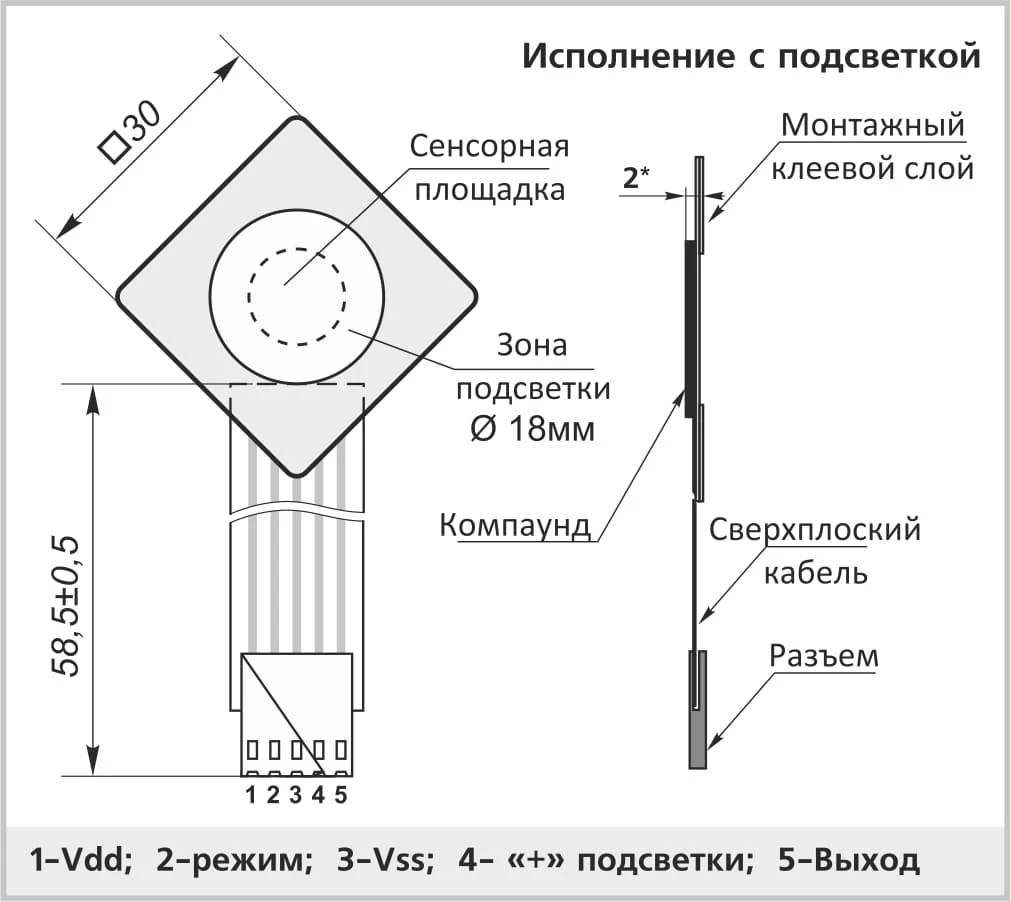

• Интегрированная светодиодная подсветка (цвет по запросу);
• Режим работы (кнопка или триггер) задается пользователем;
• Любая длина шлейфа (FFC);
• Подбор клеевого слоя для любых поверхностей (тип и толщина);
• Исполнение для монтажа в проводящие материалы (врезка с лицевой стороны).

НЕКОТОРЫЕ ПРИМЕНЕНИЯ

• Управление освещением и нагревательными элементами в мебельной промышленности;
• Приборо- и машиностроение;
• Построение распределенных сенсорных пультов управления;
• POS-терминалы, рекламные конструкции.

Скачать технические параметры сенсорного переключателя
